探底雷达在溶洞探测方面的优势

当前位置： > 首页 > 行业资讯 >

探地雷达是探测浅层地下溶洞的一种非常有效和常用的地球物理方法，但它也存在局限性，需要专业人员进行操作和解释。

一、探地雷达探测溶洞的基本原理

探地雷达向地下发射高频电磁波（通常为10 MHz至2.6 GHz）。当电磁波在向下传播的过程中遇到电性差异（主要是介电常数和电导率的差异）的界面时，一部分能量会被反射回来，由接收天线接收。

溶洞与围岩的电性差异：通常，围岩（如石灰岩、白云岩）是固体介质，而溶洞内部是空气或充填了水、泥沙。
- 空气充填溶洞：空气的介电常数约为1，围岩的介电常数通常在4-9之间甚至更高。这种巨大的电性差异会产生非常强烈的反射信号。
- 充水/充泥溶洞：水的介电常数高达81，与围岩也有显著差异，同样会产生清晰的反射信号，但其特征与空气充填的溶洞有所不同。

这种反射信号被记录下来，形成雷达图像（雷达剖面图）。解释人员通过分析图像中的反射波形态、强度、连续性等特征来判断是否存在溶洞。

探地雷达工作原理图

二、溶洞在雷达图像上的典型特征

一个典型的溶洞在雷达剖面图上通常表现为以下一种或几种特征：

强烈的双曲线形反射：这是最经典的溶洞反射特征。由于雷达天线具有一定的尺寸，当它经过一个孤立点状目标（如溶洞）上方时，会在目标正上方和前后位置都接收到反射信号，从而在图像上形成一个倒置的“U”形或双曲线形的强反射弧。这是判断小型溶洞和管道的最重要依据。
反射信号混乱区：对于规模较大或形态不规则的溶洞，其顶底板的反射可能会形成一片杂乱、不连续的强反射区域，与周围均匀、层状的围岩反射形成鲜明对比。
绕射波：溶洞的边缘、尖角等不规则部位容易产生绕射波，在图像上表现为交叉的短双曲线。
反射层中断：如果地下存在连续的岩层界面，溶洞会“截断”这些连续的反射层，造成同相轴突然消失或错断。

空气充填溶洞通常反射更强，双曲线更清晰；充水溶洞由于电磁波在水中衰减极快，可能会在强反射之后信号迅速减弱，探测深度变浅。

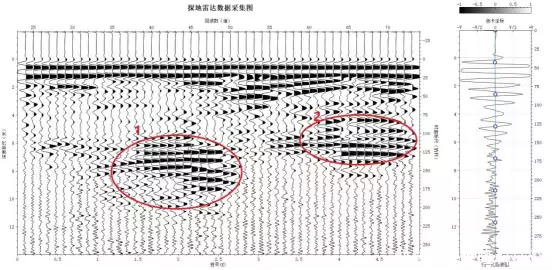

SL-GPR地探地雷达溶洞探测波形图

三、探地雷达用于溶洞探测的优势

高分辨率：相较于其他地球物理方法（如地震法、高密度电法），GPR对浅部小尺寸目标的识别能力更强，分辨率最高，能发现尺寸较小的溶洞。
高效率：采集速度快，可实现连续、无损的快速扫描，特别适合公路、场地、隧道的普查。
数据直观：采集到的雷达剖面图像相对直观，便于现场初步判断。
无损检测：完全不会破坏地表结构。

四、局限性与挑战

探测深度有限：这是最大的限制。电磁波在导电介质中衰减很快。在干燥的石灰岩中，探测深度可达数十米；但在潮湿粘土、淤泥或富水地层中，探测深度会急剧下降，可能只有几米。
干扰因素多：地下管线、电缆、巨石、砾石层、不均匀的基岩面等都会产生类似的强反射或杂乱反射，极易造成误判。需要丰富的经验来区分。
地形限制：地表需要相对平坦，天线必须与地面良好耦合。茂密的植被、极端崎岖的地形会严重影响工作。
解释的多解性：雷达图像的解释高度依赖解释人员的经验。同一个异常，不同的人可能会有不同的判断。

五、实际工作流程与最佳实践

为了获得可靠的结果，通常遵循以下流程：

前期调查：收集工区的地质资料（岩性、已知溶洞发育情况）、地形图、地下管线图等。
方法选择：
- 天线频率选择：权衡分辨率与探测深度。常用频率为100MHz（探测更深）和200MHz/600MHz（分辨率更高）。
- 测网布置：根据探测目的布置测线，通常需要布置多条平行测线，以便从不同方向交叉验证异常体，进行三维成像。
现场数据采集：严格按照操作规程进行，记录测线位置、标记里程等。
数据处理：使用专业软件对原始数据进行滤波、增益、去噪等处理，以增强有效信号，压制干扰。
数据解释：这是最关键的一步。综合地质背景、所有测线的异常特征，排除已知干扰体（如管线），最终圈定溶洞异常的位置、埋深和大致范围。
钻探验证：对于重要的异常点，必须通过钻探进行最终验证。这是确认GPR解释结果唯一可靠的方法，也是整个工作流程的闭环。

探地雷达是探测浅层（通常<30米）地下溶洞的利器，尤其在工程地质、公路铁路路基检测、隧道超前预报等领域应用广泛。但它并非“万能透视眼”，其成功应用强烈依赖于合适的地球物理条件（干燥环境）和专业人员的技术与经验。在实际项目中，它常与其他物探方法（如高密度电法、微重力法）配合使用，并通过钻探进行验证，以最大限度地降低误判风险，保障工程安全。
